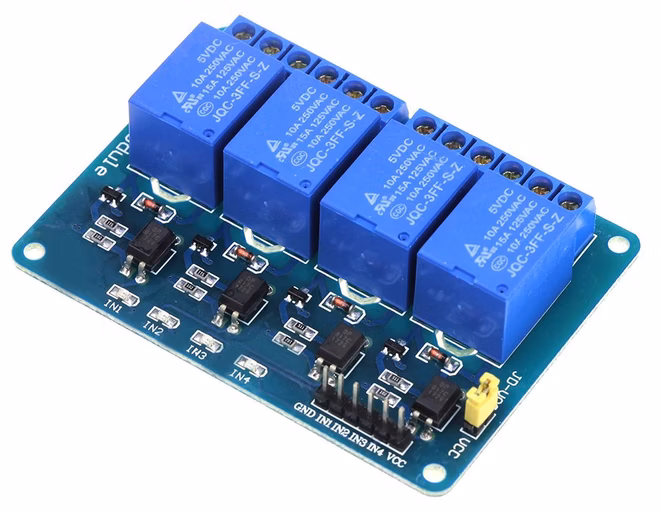

4-Kanavainen Relemoduuli

4-Kanavainen Relemoduuli


Relettä voidaan ohjata esim. Arduinolla.
Ohjainpiiri eristetty optoerottimella (käytettäessä JD-VCC).
Kiinnitysruuvi paikat 4 kpl, reiän halkaisija 3,1mm.
Maksimi kuorma: DC 30V/10A, AC 250V/10A
Ohjausjännite: 5V
Herätevirta (trigger): 5mA


Liitännät:
DC+: VCC Jännitesyöttö
DC-: GND Maa
IN1: Ohjaus (low tai high)
IN2: Ohjaus (low tai high)
IN3: Ohjaus (low tai high)
IN4: Ohjaus (low tai high)

NO: normally open relay interface
COM: Common Interface Relays
NC: normally closed relay interface

Ulkoinen jännitesyöttö releelle (ks. lisätietoja kohdasta jumpperi)
JD-VCC: Releen jännitesyöttö
VCC: Jännitesyöttö
GND: Maa

JD-VCC Jumpperi
Jumpperin ollessa paikallaan releen sähkömagneetti saa sähkönsyötön DC -liitännästä esim. Arduino piirilevyltä mutta jos jumpperi ei ole paikallaan täytyy releelle syöttää sähkö JD-VCC -liitännästä.
Tällöin myös optoerotin on käytössä ja ohjainpiiri kokonaan eristetty releen kytkennästä.
