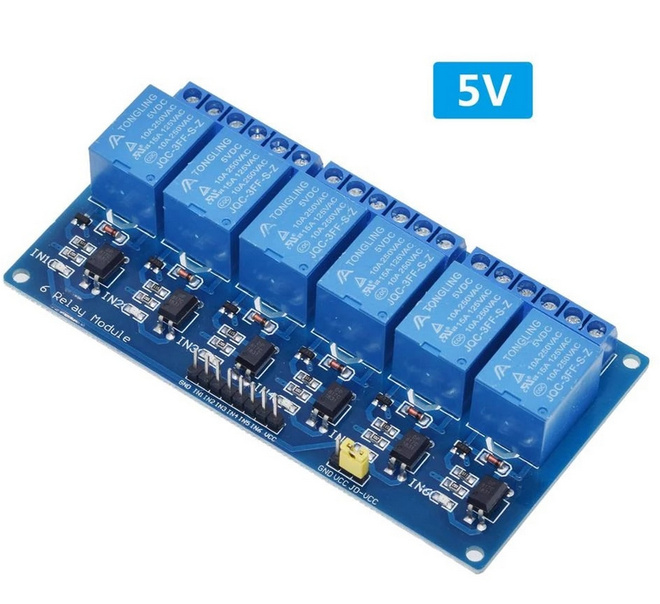

6-Kanavainen Relemoduuli

6-Kanavainen Relemoduuli




Relettä voidaan ohjata esim. Arduinolla.

Ohjainpiiri eristetty optoerottimella (käytettäessä JD-VCC).

Kiinnitysruuvi paikat 4 kpl, reiän halkaisija 3,1mm.

Maksimi kuorma: DC 30V/10A, AC 250V/10A

Ohjausjännite: 5V

Herätevirta (trigger): 5mA




Liitännät:

DC+: VCC Jännitesyöttö

DC-: GND Maa

IN1: Ohjaus (low tai high)

IN2: Ohjaus (low tai high)

IN3: Ohjaus (low tai high)

IN4: Ohjaus (low tai high)

IN5: Ohjaus (low tai high)

IN6: Ohjaus (low tai high)




NO: normally open relay interface

COM: Common Interface Relays

NC: normally closed relay interface



Ulkoinen jännitesyöttö releelle (ks. lisätietoja kohdasta jumpperi)

JD-VCC: Releen jännitesyöttö

VCC: Jännitesyöttö

GND: Maa



JD-VCC Jumpperi

Jumpperin ollessa paikallaan releen sähkömagneetti saa sähkönsyötön DC -liitännästä esim. Arduino piirilevyltä mutta jos jumpperi ei ole paikallaan täytyy releelle syöttää sähkö JD-VCC -liitännästä.

Tällöin myös optoerotin on käytössä ja ohjainpiiri kokonaan eristetty releen kytkennästä.
