Myynnissä itse rakennettu Gotek / FlashFloppy OSD -piirilevy Commodore Amiga -tietokoneisiin.

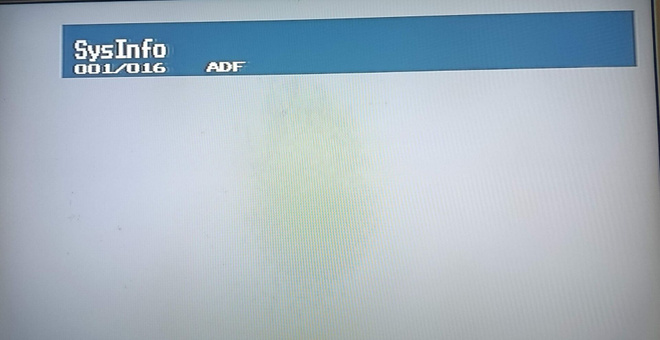

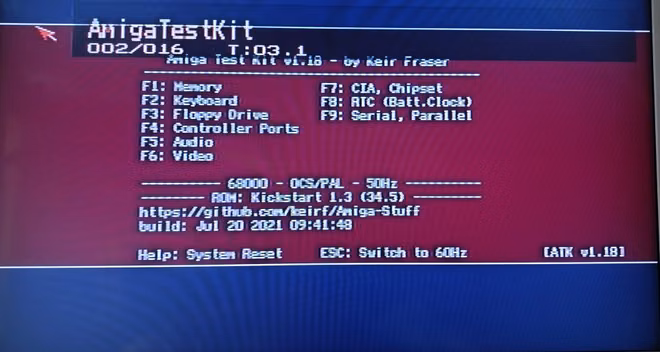

Tällä kortilla saat Gotekin FlashFloppy-tiedot näkymään suoraan Amigan kuvaruudulla normaalin kuvan päällä. Näytöllä näkyvät esimerkiksi käytössä oleva levykuva, hakemistot, aseman tila ja muut FlashFloppyn OSD-tiedot.
Erillistä OLED-näyttöä ei tarvita, eikä Amigan koteloon tarvitse tehdä näyttöä varten aukkoa. FF OSD tukee myös Gotekin ohjaamista Amigan näppäimistöltä projektin ominaisuuksien mukaisesti.
Kortin rakenne ja ominaisuudet

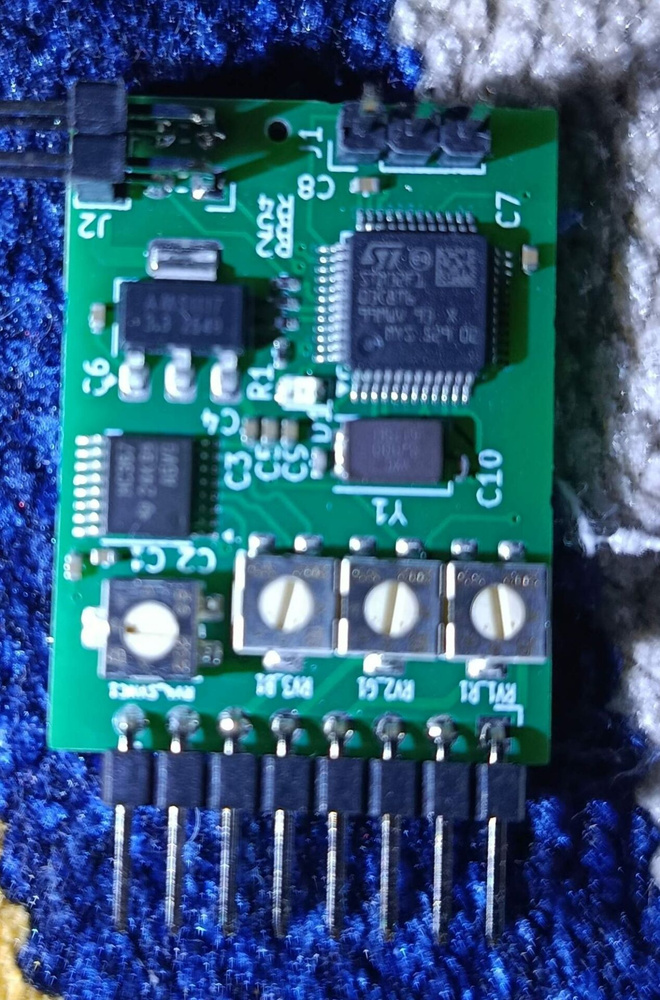

Tässä toteutuksessa STM32-pohjainen OSD-ohjain, RGB-signaalien käsittely ja muu tarvittava elektroniikka on yhdistetty samalle piirilevylle. Erillistä BluePill-moduulia tai RGB-sovitinkorttia ei tarvita.

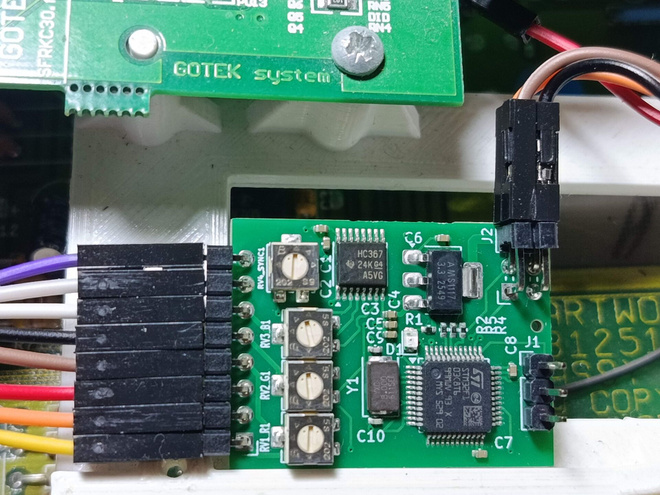

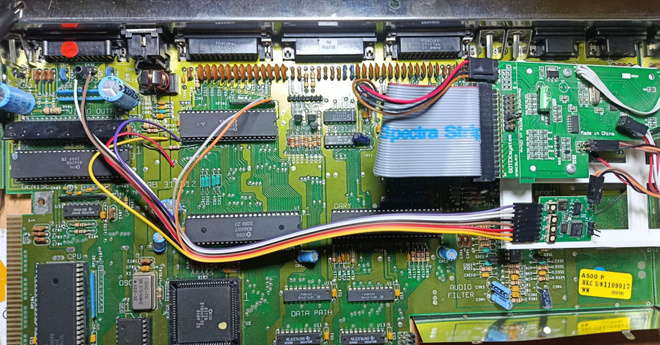

Gotek yhdistetään kortin J2-liittimeen ja Amigan emolevy J3-liittimeen. Amigan puolelta tarvitaan kahdeksan kytkentää.
Kortissa on omat säätötrimmerit RGB-värikanaville sekä synkronointisignaalille.
Yhteensopivat Amiga-mallit
Amiga 500 ja 500+
Amiga 600
Amiga 1200
Amiga 2000
Myös muut Amiga-mallit ovat mahdollisia, mikäli tarvittavat RGB-, CSYNC- ja näppäimistösignaalit ovat käytettävissä.

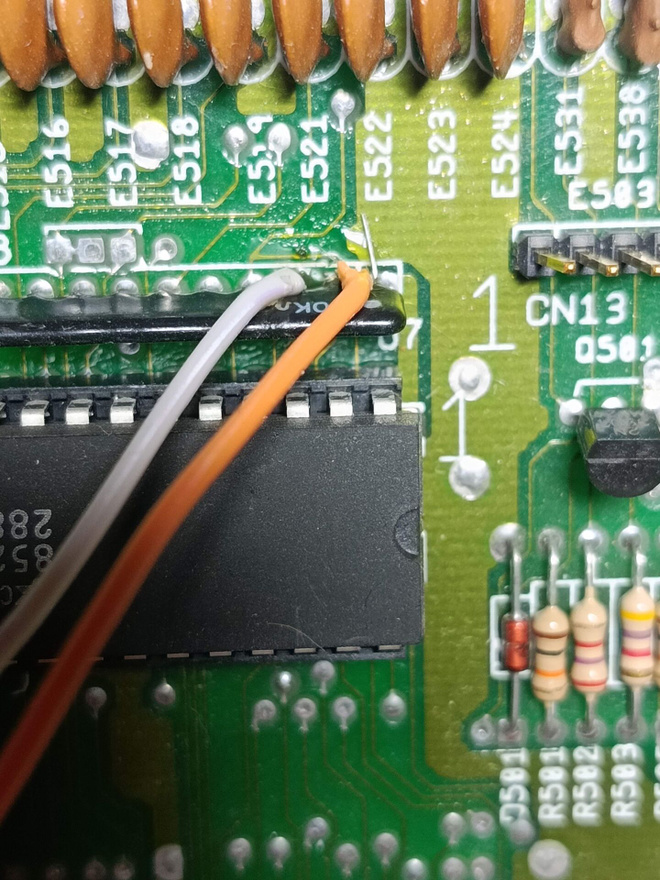

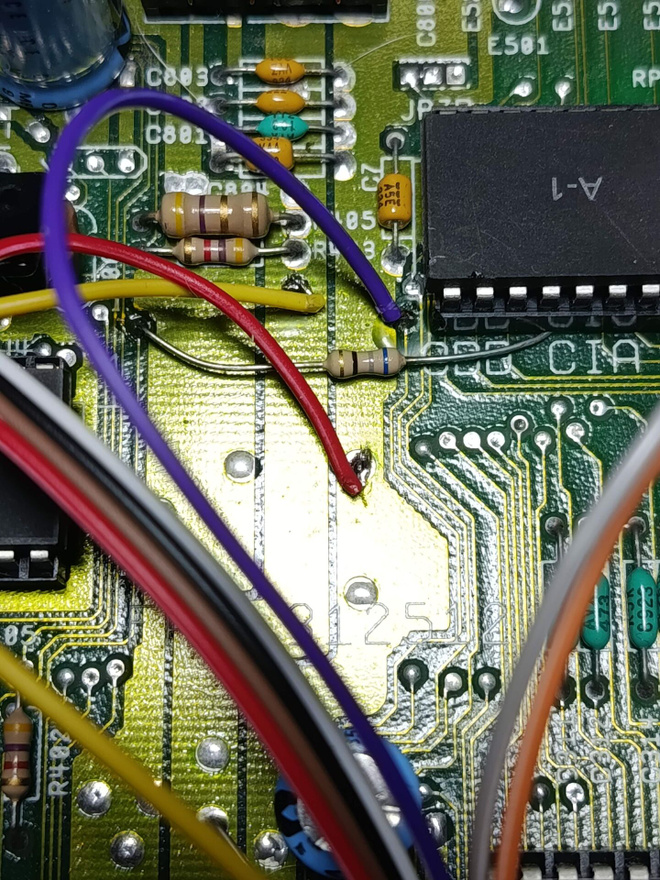

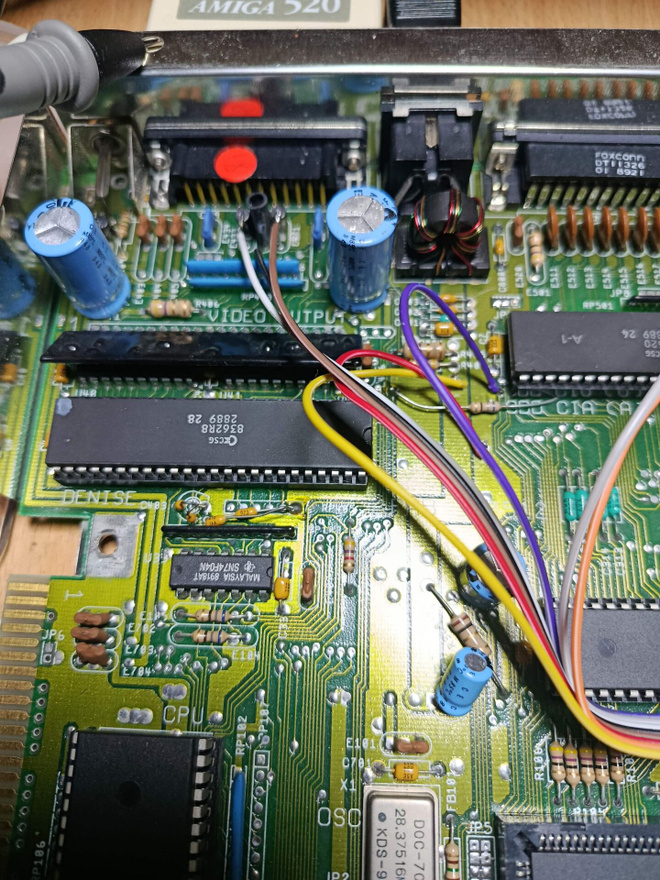

Juotospisteiden sijainti vaihtelee emolevyn mallin ja revision mukaan. Mallikohtaisia kytkentäohjeita löytyy FF OSD -projektin Wikistä.
Liitännät ja pinnijärjestys
J3 – Amigan emolevy:
+5V – käyttöjännite
KB_DATA – näppäimistön data
GND – maa
RED – punainen videosignaali
GREEN – vihreä videosignaali
BLUE – sininen videosignaali
KB_CLOCK – näppäimistön kellosignaali
CSYNC – videosynkronointi

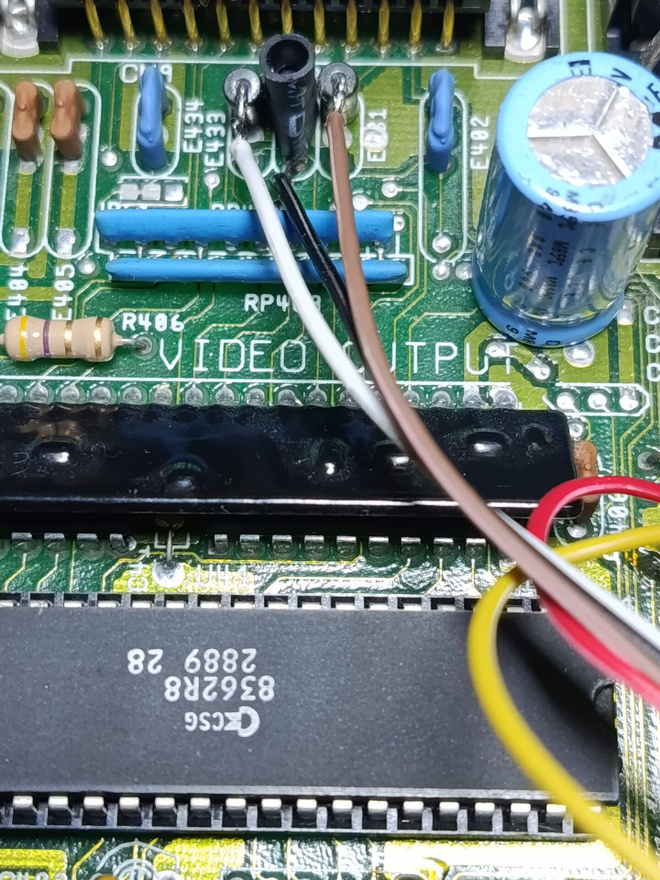

Jokainen J3-liittimen signaali yhdistetään vastaavaan Amigan emolevyn kytkentäpisteeseen.
J2 – Gotek / FlashFloppy:
SDA
SCL
GND
3.3V – ei kytketty tässä versiossa
Virtalähde ja 3,3 V:n kytkentä
Tämä korttiversio käyttää Amigan +5 V:n käyttöjännitettä, joka tuodaan J3-liittimen kautta. Piirilevyllä oleva AMS1117-3.3-regulaattori muodostaa STM32-ohjaimen tarvitseman 3,3 V:n jännitteen.
Gotekin J2-liittimen neljäs pinni (3.3V) on tarkoituksella erotettu piirilevyn omasta 3,3 V:n syötöstä. Ratkaisu on tehty, koska tässä korttiversiossa ei ole diodierotusta kahden 3,3 V:n syöttölinjan välillä.
Gotekin ja OSD-kortin välille tarvitaan ainoastaan SDA-, SCL- ja GND-yhteydet.
Myös tavallista nelinapaista johtoliitintä voidaan käyttää, jos Gotekin liittimen järjestys on SDA – SCL – GND – 3.3V. Neljäs pinni ei kuitenkaan muodosta sähköistä yhteyttä OSD-kortin 3,3 V:n syöttöön.
Tarkista Gotekisi piirilevyversion pinnijärjestys ennen kytkemistä.
Asennuksesta
Asennuksessa tarvitaan juottamista ja perustiedot elektroniikasta. Selvitä oman Amigasi emolevyrevision oikeat kytkentäpisteet ennen asennusta.
Tarkistettavat signaalit ovat +5V, GND, RGB, CSYNC, KB_DATA ja KB_CLOCK.
Kaikki laitteisiin tehtävät muutokset ja kytkennät ovat asentajan omalla vastuulla. Varmista johdotuksen oikeellisuus ennen virran kytkemistä.
Myyntitiedot
Kortti on koottu ja sen toiminta testattu ennen myyntiin laittamista.
Myydään ilman liitäntäjohtoa.
Kyseessä on yksityishenkilön valmistama ja myymä custom-piirilevy, ei Commodoren, Gotekin tai Keir Fraserin virallinen tuote.
Mahdollisista palautuksista sovitaan tapauskohtaisesti. Palautuksen toimituskulut jäävät ostajalle.
Projektin dokumentaatio
Kortin toiminta perustuu Keir Fraserin avoimiin FlashFloppy- ja FF OSD -projekteihin.
FlashFloppy: https://github.com/keirf/flashfloppy
FlashFloppy Wiki: https://github.com/keirf/flashfloppy/wiki
FF OSD: https://github.com/keirf/flashfloppy-osd
FF OSD Wiki: https://github.com/keirf/flashfloppy-osd/wiki
Amiga-mallien kytkentäpisteet: https://github.com/keirf/flashfloppy-osd/wiki/Amiga-Connections
OSD:n laitteistoliitännät: https://github.com/keirf/flashfloppy-osd/wiki/Hardware-Connections
OSD:n asetukset: https://github.com/keirf/flashfloppy-osd/wiki/Configuring-FF-OSD
