Handan 6000, 7700, 7800, 9000 18 elkon paketti + ohje
Kuvaus
Vanhemmissa digibokseissa on käytetty kondensaattoreita (elkot / konkat), jotka ajan myötä hajoavat.
Joskus kondensaattorin hajoamisen näkee päällepäin pullistumisena.
Tämä konkkapaketti käy Rev.A ja rev.B mallin virtalähteeseen. Mukana tuleva ohje on SS-32TH-3 Rev.B malliin.
Yleisimmin virtalähteistä vioittuu konkat:
Rev.B virtalähteessä: C4, C11, C12, C21, C22, C23, C24, C41.
Rev.A virtalähteessä: C11, C21, C23, C41, C81
Low esr elektrolyyttikondensaattori pystymalli 105°C.
* matala sisäinen sarjaresistanssi
* erityisesti hakkurikäyttöön
Lisätietoja:
http://www.dvdplaza.fi/forums/showpost.php?p=1001786&postcount=4
http://murobbs.plaza.fi/elektroniikka/641706-handan-dvb-c-6000-powerivikaa.html
http://www.dvdplaza.fi/forums/showthread.php?t=38531&page=32
Mukana tulee 18 kpl kondensaattoreita per paketti (ei ensiöpuolen C2 kondensaattoria) ja mukana tulee kuvallinen ohje.
Mukana tulevien konkkien koot:
2x 47uF 50V
2x 1uF 50V
1x 470uF 16V
4x 1000uF 10V
1x 2200uF 10V
2x 220uF 25V
1x 1000uF 25V
1x 470uF 25V
1x 470uF 35V
1x 100uF 35V
1x 22uF 50V
1x 470uF 10V
Tarkista soveltuvuus omaan boksiisi.
Lisäksi mikäli haluat, voit ottaa mukaan alla olevan paketin jolla saat lisäsopivuutta muihin virtalähde revisiohin.(lisää huutohintaan 2,9 e)
1x 470uF 35V
1x 470uF 16V
1x 470uF 10V

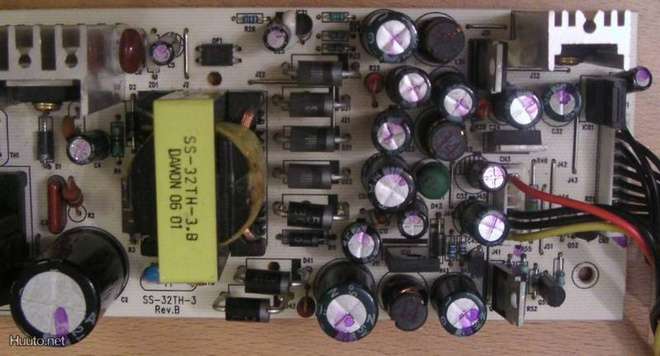

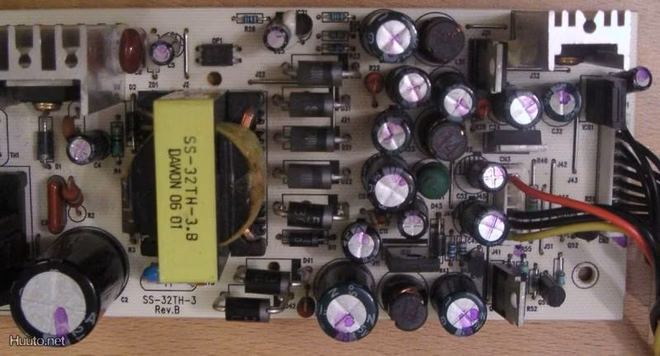

Katso kuvasta malli ja vertaa tarvittaessa omaan boksiisi.
Huom: Verkkojännite tappaa, älä avaa laitetta mikäli olet epävarma. Mikäli avaat, irroita boksi kaikista johdoista ennen töiden aloittamista.
Katso palautteestani kuinka muilla korjaus on onnistunut :) .
Pistä palauteeseen maininta saiko boksisi uuden elämän.
