Levykeasemaemulaattori Pi1541 (Raspberry Zero + Pi1541 Hat)

Sisältää Raspberry Zero1,Pi1541 hatun (painonapeilla, näytöllä) sekä tarvittavat johdot Commodoreen liittämistä varten.
Huom!
Tarvitset vielä lisäksi SD-muistikortin jossa Pi1541 ohjelmisto tiedostot.

Sekä virtalähteen 5V,min.0.2A. tai jos saat liitettyä jotenkin Commodoreen.

Voin laittaa toimivat ohjelmistotiedostot sähköpostilla.Steve White versio V1.xx-v1.24 tai Pottendo v1.25f

Valmistettu "Option B" pohjalta lisätietoa ->https://cbm-pi1541.firebaseapp.com/
Muuta "splitIECLines = 1" options.txt tiedostoon.

Lisätietoja-->https://cbm-pi1541.firebaseapp.com/
Lisötietoja-->https://github.com/pottendo/pottendo-Pi1541

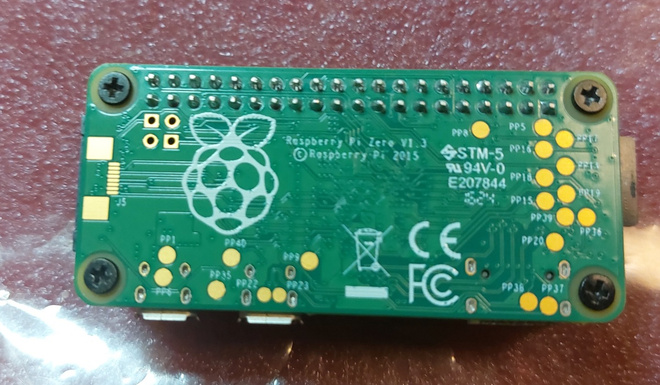

Raspberry Pi Zero1 (ilman Wlania)

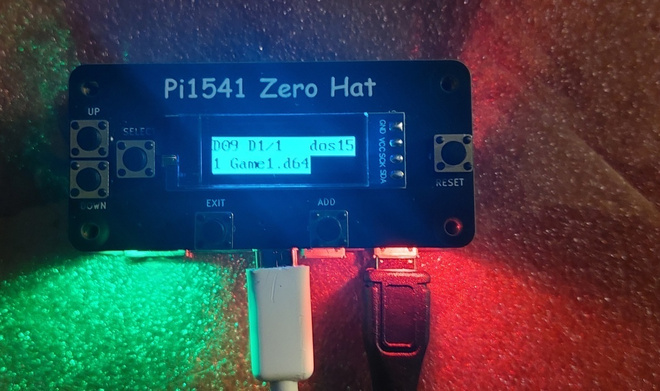

0.91" näyttö

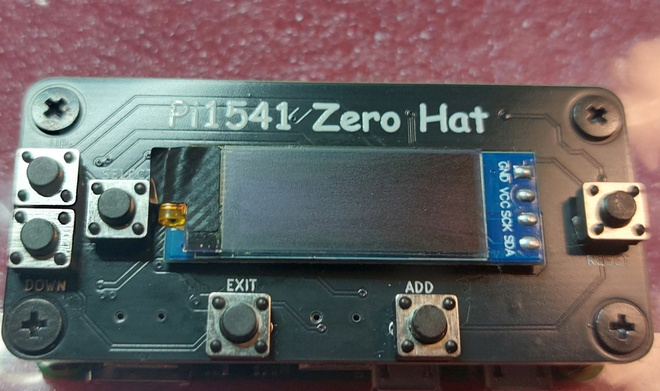

Varustettu painonapeilla:
-Ylös
-Alas
-Valinta
-Poistu
-Lisää
-Reset (Ei kytketty sähköisesti painonappiin)

Ledit piirilevyn alapuolella:
-Virta ledi
-Aktiivi ledi

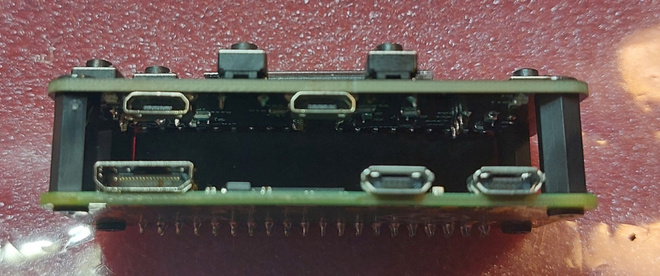

Hatussa kaksi usb-micro liitintä.

USB liittimiin kytketty IEC -linjan:
-GND
-ATN
-CLOCK
-DATA
-RESET

SRQ linja EI KÄYTÖSSÄ Pi1541:ssa.Tämä on muutenkin käytössä vain C128:ssa.

-Liitin 1 --> Meno (C64 sarjaporttiin)

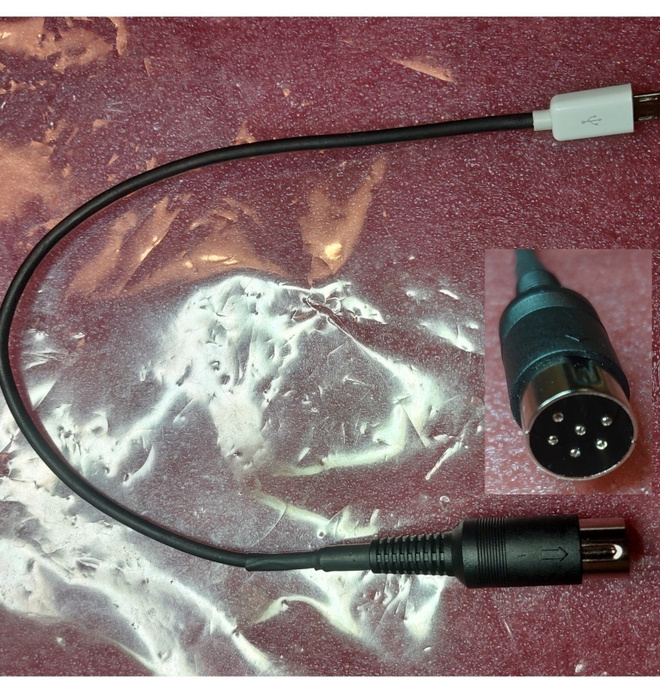

*USB-Micro-->DIN 6-PIn johto (tämä tulee mukaan)

-Liitin 2 --> Tulo (Voit kytkeä toisen sarjaportti laitteen tähän)
*USB-Micro-->DIN 6-Pin johto

Hattu kiinnitetty 4kpl M2.5 ruuvilla av5 muoviseen välikappaleeseen.

Hatun piirilevyn alapuolella pintaliitos pädi johon voi kolvata kaiuttimen johdon.(En ole kokeillut toimiiko)


Huutohinta sisältää:
-DIN 6pin "uros" johto
-DIN 6pin "naaras" johto
-Raspberry Pi Zero

Levys 30.45mm (Lisäys liittimen puolella 0,45mm).
Pituus sama kuin Raspberry Pi Zerossa.
