Pi1541 Zero Hat levykeasemaemulaattori adapteri Raspberry zeroon

Sisältää Pi1541 hatun (painonapeilla, näytöllä) sekä tarvittavat johdot Commodoreen liittämistä varten.

Huom!

Tarvitset vielä lisäksi:

*Raspberry Pi Zero tai Raspberry Pi Zero 2

*Micro-SD muistikortin jossa Pi1541 ohjelmisto tiedostot.

*Virtalähteen 5V,min.0.2A. tai jos saat liitettyä tämän jotenkin Commodoreen.

Voin laittaa toimivat ohjelmistotiedostot sähköpostilla.Steve White versio V1.xx-v1.24 tai Pottendo v1.25f

Valmistettu "Option B" pohjalta lisätietoa ->https://cbm-pi1541.firebaseapp.com/
Muuta "splitIECLines = 1" options.txt tiedostoon.

Lisätietoja-->https://cbm-pi1541.firebaseapp.com/
Lisötietoja-->https://github.com/pottendo/pottendo-Pi1541

Raspberry Pi Zero1 (ilman Wlania)

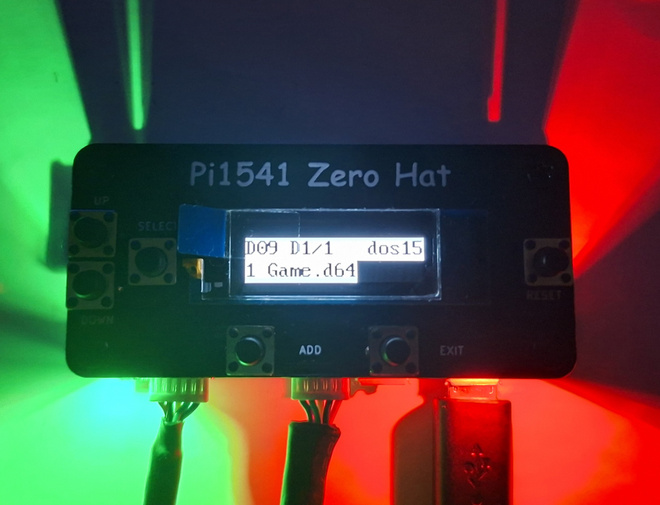

0.91" näyttö

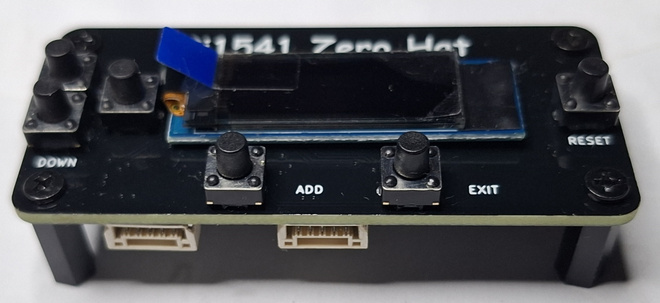

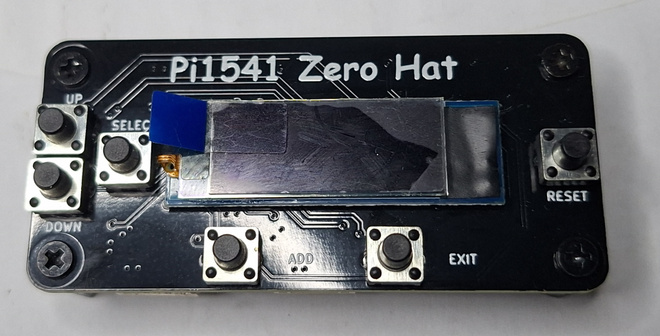

Varustettu painonapeilla:
-Ylös
-Alas
-Valinta
-Poistu
-Lisää
-Reset (Ei kytketty sähköisesti painonappiin)

Ledit piirilevyn alapuolella:
-Virta ledi
-Aktiivi ledi

Hatussa kaksi JST-GH 5pin liitintä.

Liittimiin kytketty IEC -linjan:
-GND
-ATN
-CLOCK
-DATA
-RESET

SRQ linja EI KÄYTÖSSÄ Pi1541:ssa.Tämä on muutenkin käytössä vain C128:ssa.

-Liitin 1 --> Meno (C64 sarjaporttiin)
*JST 5-Pin-->DIN 6-PIn johto (tämä tulee mukaan)

-Liitin 2 --> Tulo (Voit kytkeä toisen sarjaportti laitteen tähän)
*JST 5-Pin-->DIN 6-Pin johto

Hattu kiinnitetty 4kpl M2.5 ruuvilla av5 muoviseen välikappaleeseen.

Hatun piirilevyn alapuolella pintaliitos pädi johon voi kolvata kaiuttimen johdon.(En ole kokeillut toimiiko)

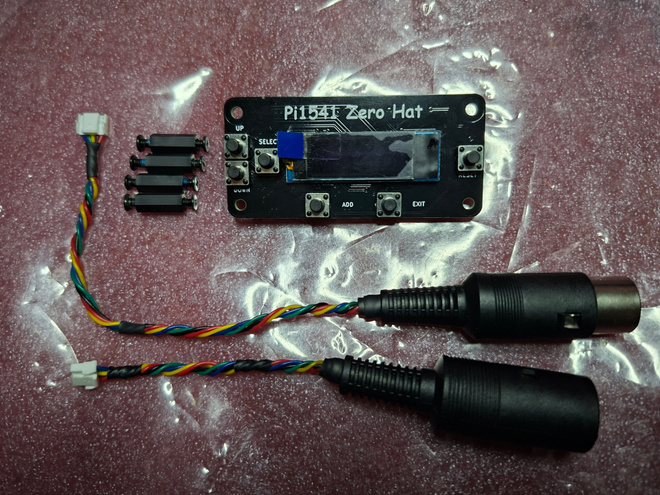

Huutohinta sisältää:
-DIN 6pin "uros" johto
-DIN 6pin "naaras" johto
-Muovisen AV5 välikappaleet ja näihin ruuvit

Levys 30.45mm (Lisäys liittimen puolella 0,45mm).
Pituus sama kuin Raspberry Pi Zerossa.
