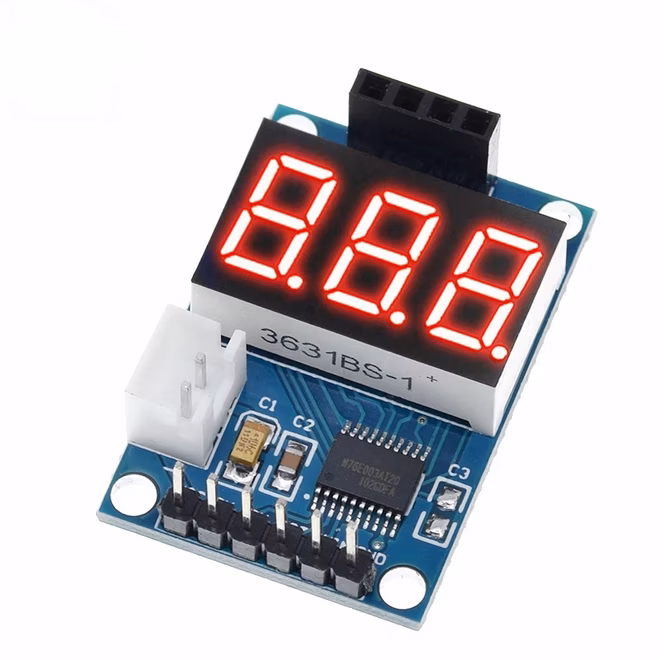

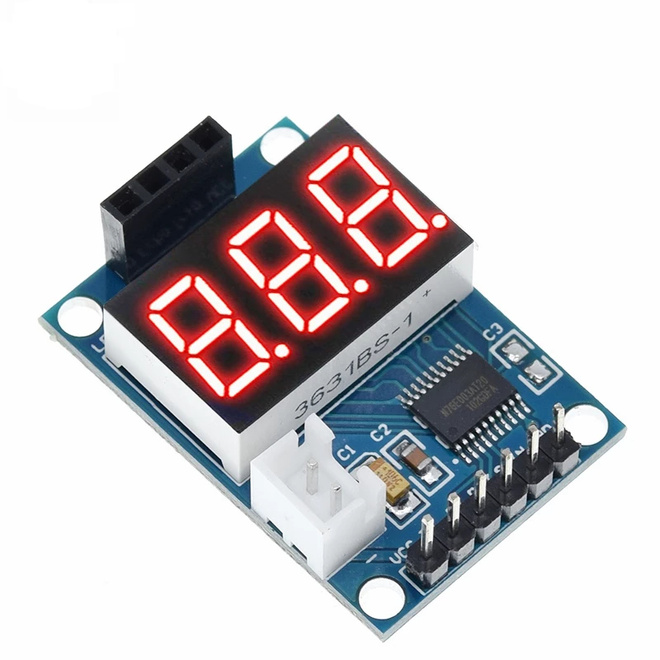

Ultraääni etäisyysmittari

Käyttää STM8S103-mikroprosessoria sekä HC-SR04 -ultraäänianturia.


Ominaisuudet:

STM8S103-mikroprosessori

Digitaalinen näyttö

Sarjaportti datan lähtö

Mittausetäisyys: 3-400 cm

Näyttöyksikkö: cm

Suurin virhe: 5 V

Tekniset tiedot:

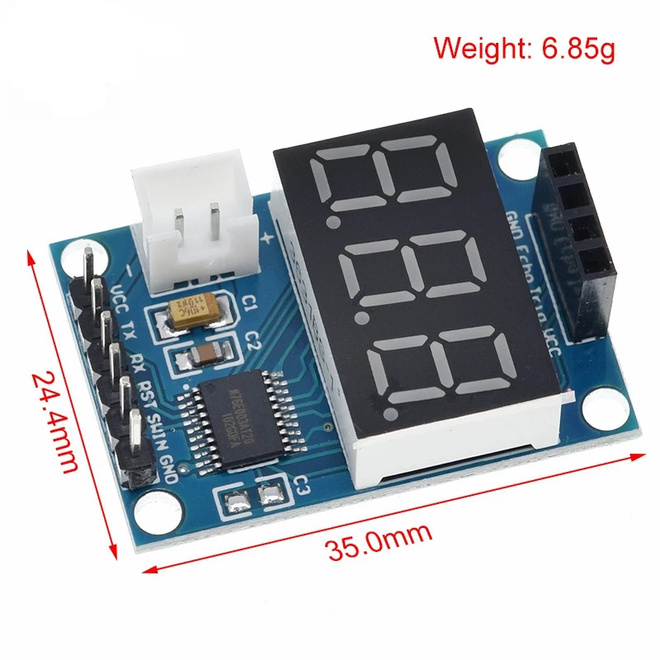

Mitat: 24,2 * 35,1 mm

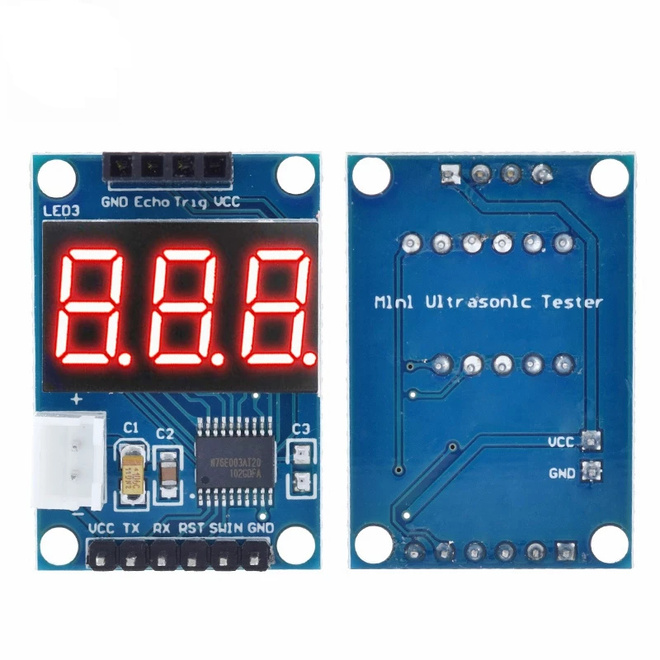

Sähkönsyöttö: 5 V DC, VCC, GND tai 2,54 mm: n valkoinen liitäntä

TX: moduulin sarjaportin lähtö

RX: moduulin sarjaportin tulo

NRST, SWIN: STM8 -mikrokontrollerin ohjelman latausportti


Käyttö:

Mittausetäisyys näkyy kun laitteeseen kytketään virta. Mittausdataa saadaan myös sarjaportin kautta kytkemällä liitännät: VCC, TX, RX, GND. Dataa voidaan vastaanottaa esim. Arduinolla tai tietokoneella käyttämällä USB-TTL moduulia. sarjaportin tiedonsiirtonopeus 9600 bps.


Huom! HC-SR04 -ultraäänianturi ei sisälly toimitukseen.
