Uusi ja käyttämätön HDMI - BNC videomuunnin, jolla HDMI-laitteen digitaalinen kuvasignaali muunnetaan analogiseksi BNC-videosignaaliksi (CVBS). Sopii esimerkiksi vanhempien näyttöjen, valvontamonitorien ja videotallentimien yhdistämiseen uudenaikaisiin HDMI-laitteisiin.

Muunnin muuttaa HDMI-kuvan tavalliseksi PAL- tai NTSC-komposiittivideoksi. Ääni saadaan erillisestä 3,5 mm analogisesta audiolähdöstä.

Tärkeää! Muunnos toimii vain HDMI -> BNC -suuntaan. Laite ei toimi päinvastaiseen suuntaan.

HDMI sisään - BNC ulos

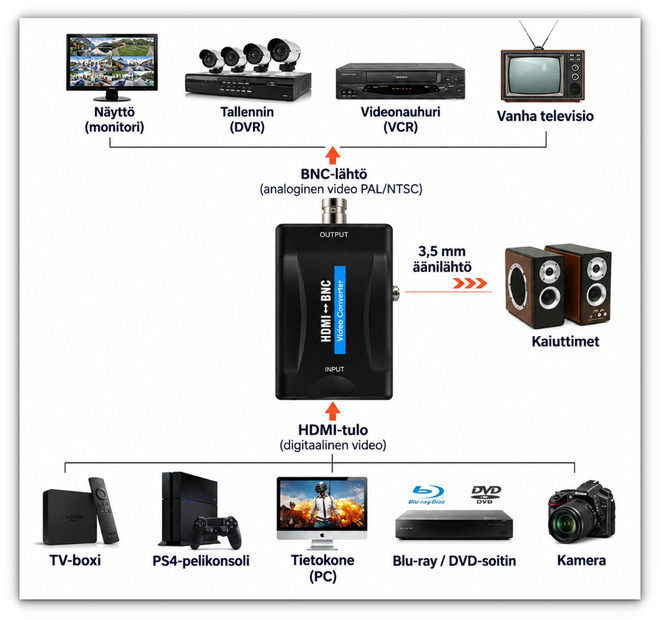

HDMI-lähteenä voidaan käyttää esimerkiksi:

tietokonetta tai kannettavaa
TV Boxia tai mediasoitinta
pelikonsolia
DVD- tai Blu-ray-soitinta
kameraa tai muuta HDMI-laitetta

HDMI-lähteen on annettava muuntimen tukemaa kuvasignaalia. Kopiosuojattu HDMI-sisältö (HDCP) ei välttämättä toimi.

BNC-ulostulo voidaan liittää laitteeseen, jossa on analogista CVBS/PAL/NTSC-videosignaalia tukeva BNC-tulo.

PAL / NTSC -kuvajärjestelmät

Muuntimessa on PAL/NTSC-valintakytkin, jolla valitaan vastaanottavalle laitteelle sopiva kuvajärjestelmä.

Analogisen ulostulon kuvatarkkuudet:

PAL: 576i (50 Hz)
NTSC: 480i (59,94 Hz)

Vaikka HDMI-lähteen kuva olisi teräväpiirtoinen, muunnin skaalaa sen tavalliseksi analogiseksi standarditarkkuuden videoksi.

Huom! BNC-ulostulosta ei saa HD- tai Full HD -tarkkuuksista kuvaa.

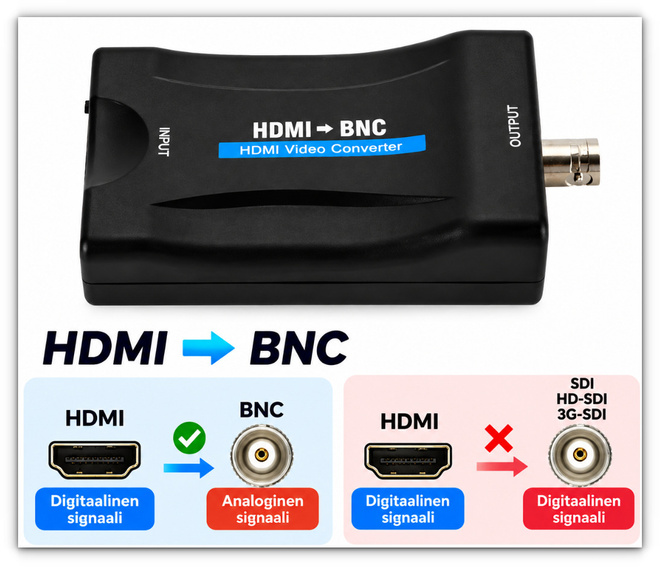

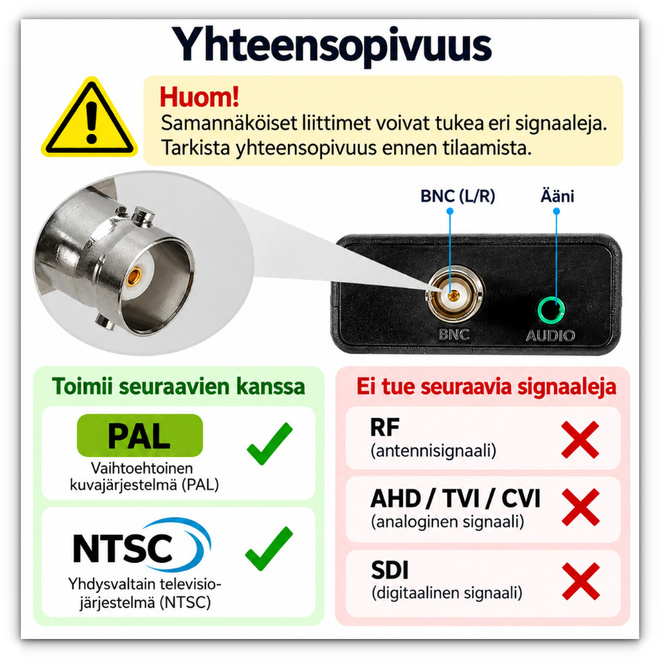

Tärkeää BNC-yhteensopivuudesta

BNC on liitintyyppi, jota käytetään sekä analogisten että digitaalisten videosignaalien siirtämiseen. Pelkkä BNC-liitin ei siis takaa laitteiden yhteensopivuutta.

Tuettu ulostulosignaali:

* CVBS - analoginen komposiittivideo

* PAL

* NTSC

Ei tue seuraavia ulostulosignaaleja:

* SDI

* HD-SDI

* 3G-SDI

* AHD

* HD-TVI

* HD-CVI

* RF-antennisignaali

Muunnin ei siis sovellu suoraan digitaalista SDI-signaalia vaativiin laitteisiin eikä korvaa HDMI -> SDI -muunninta. Esimerkiksi valvontamonitorissa oleva BNC-liitin voi olla yhteensopiva, jos se vastaanottaa tavallista analogista CVBS-videota.

Erillinen 3,5 mm äänilähtö

HDMI-signaalin ääni voidaan ottaa ulos erillisestä 3,5 mm analogisesta audioliitännästä.

Äänilähtö voidaan yhdistää esimerkiksi:

aktiivikaiuttimiin
vahvistimeen
muuhun analogiseen äänentoistolaitteeseen

BNC-videolähtö siirtää vain kuvan, ei ääntä.

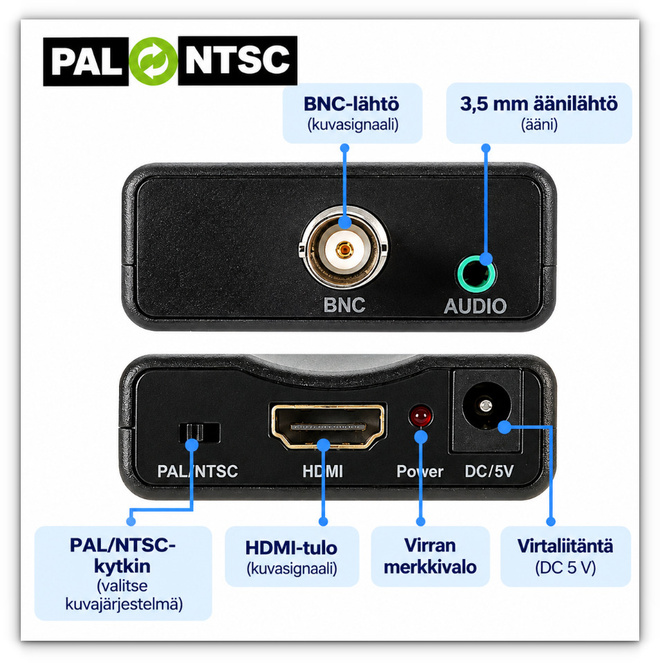

Liitännät ja ominaisuudet

HDMI INPUT - digitaalinen videotulo
BNC OUTPUT - analoginen CVBS-videolähtö
3,5 mm analoginen audiolähtö
PAL/NTSC-valintakytkin
DC 5 V -virtaliitäntä
virran merkkivalo
HDMI -> analoginen BNC -muunnos
PAL 576i / NTSC 480i
ei tarvitse erillisiä ajureita
väri: musta

BNC-kaapelista

Käytä 75 ohmin BNC - BNC -koaksiaalikaapelia, joka soveltuu analogisen videosignaalin siirtämiseen.

BNC-kaapeli ei sisälly tuotepakkaukseen.
Huomaa, että BNC-liitin on eri asia kuin esimerkiksi television antennikaapelissa käytettävä F-liitin.

Käyttöönotto

Liitä HDMI-lähdelaite muuntimen HDMI INPUT -liitäntään.
Liitä 75 ohmin BNC-kaapeli muuntimen BNC OUTPUT -liitännästä vastaanottavan laitteen analogiseen CVBS-videotuloon.
Liitä tarvittaessa 3,5 mm audiolähtö erilliseen äänentoistolaitteeseen.
Kytke mukana tuleva USB-virtakaapeli muuntimeen ja 5 V virtalähteeseen.
Valitse PAL/NTSC-kytkimellä vastaanottavalle laitteelle sopiva kuvajärjestelmä.
Käynnistä laitteet ja valitse vastaanottavasta laitteesta oikea videotulo.

Muunnin toimii ilman ajuriasennuksia, kun liitetyt laitteet ja videosignaalit ovat yhteensopivia.

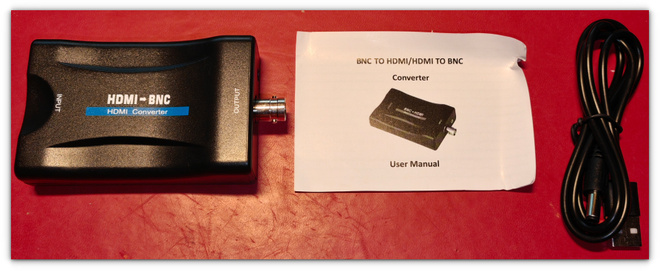

Tuotepakkaus sisältää

1 × HDMI -> BNC -videomuunnin
1 × USB-virtakaapeli
1 × pieni käyttöohje englanniksi

BNC-kaapeli, HDMI-kaapeli ja erillinen USB-verkkolaturi eivät sisälly pakkaukseen.

Huom! Tarkista ennen ostamista vastaanottavan laitteen BNC-liitännän käyttämä signaalityyppi. Tämä muunnin antaa ulos analogista CVBS/PAL/NTSC-videosignaalia. Se ei ole HDMI -> SDI -muunnin eikä sovellu suoraan digitaalista SDI-signaalia vaativiin laitteisiin.

Muunnin soveltuu erityisesti tilanteisiin, joissa modernin HDMI-laitteen kuva halutaan saada vanhempaan analogista komposiittivideota vastaanottavaan laitteeseen.
